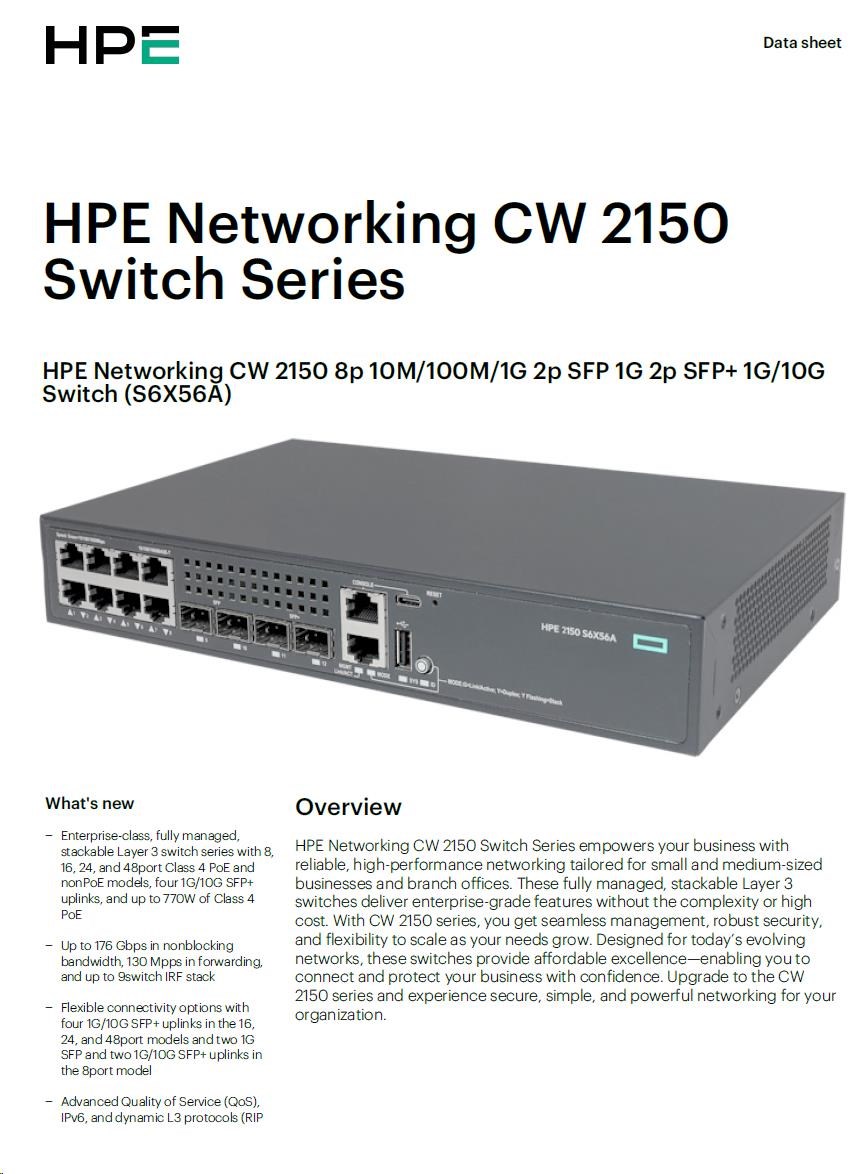

HPE Networking CW 2150 8p 10M/100M/1G 2p SFP 1G 2p SFP+ 1G/10G Switch

HPE Networking CW 2150 8G 2F 2P Switch (S6X56A)

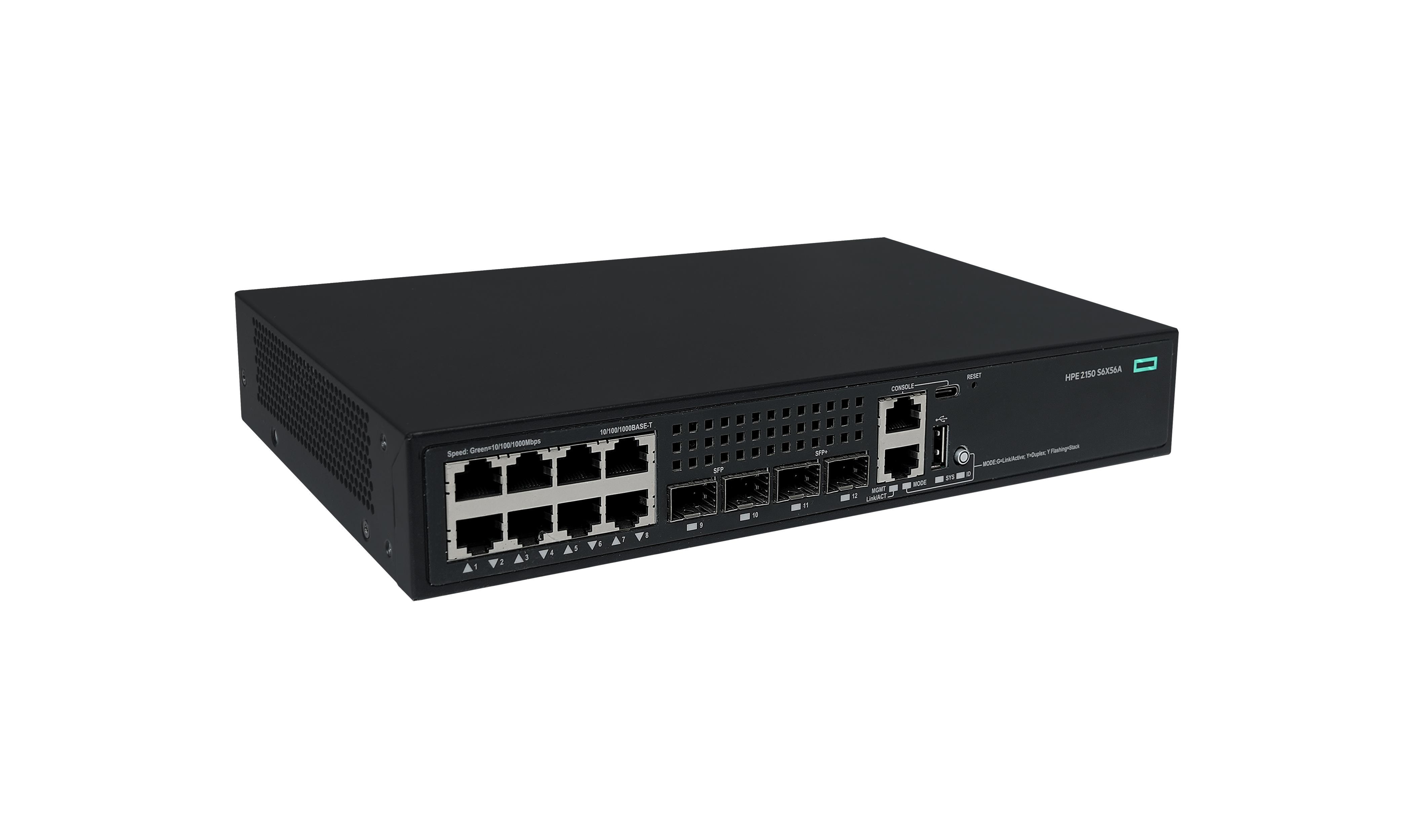

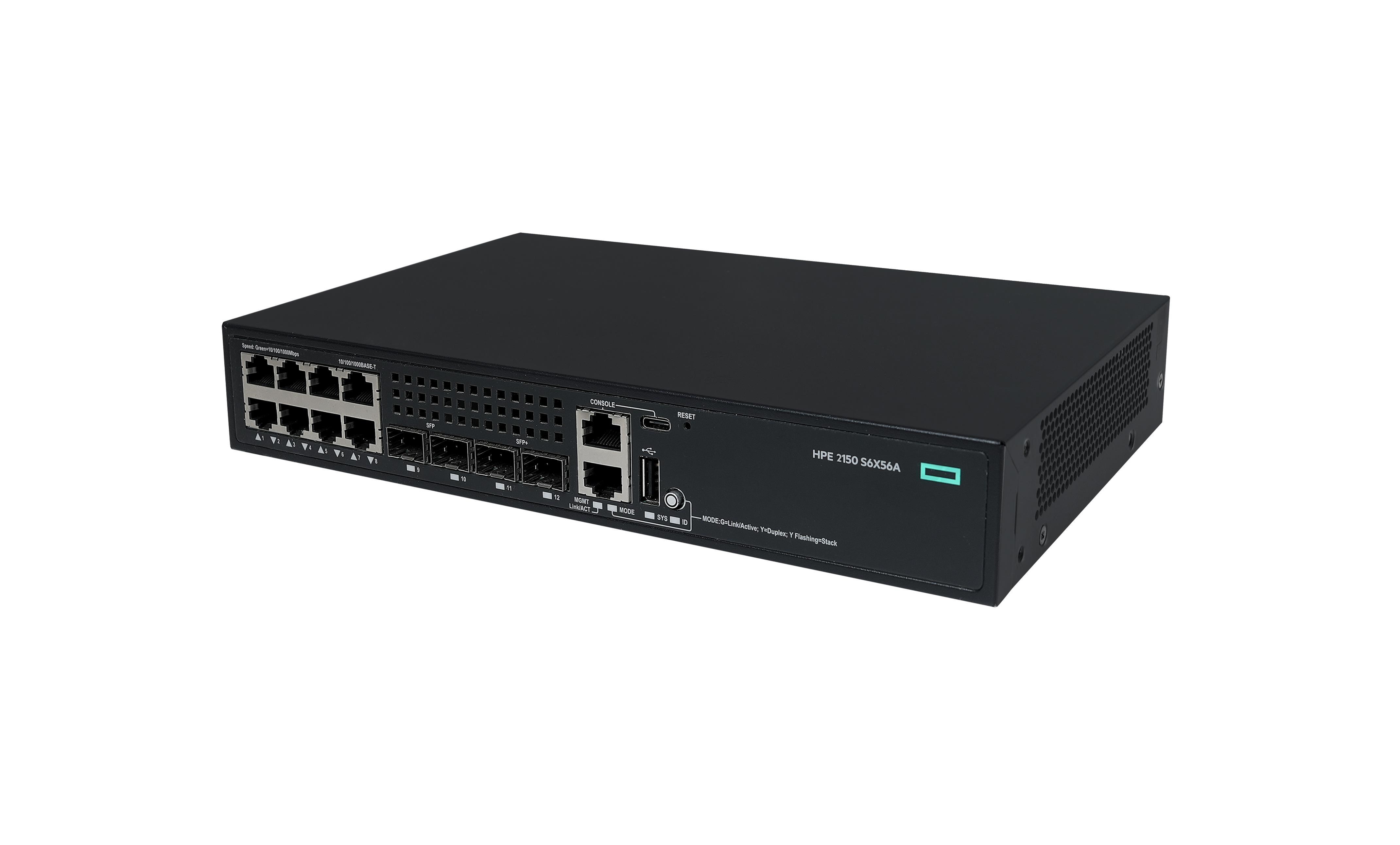

HPE Networking CW 2150 8G 2F 2P Switch (S6X56A) je plně spravovatelný Layer 2/Layer 3 síťový switch určený především pro podnikové pobočky, malé a střední podniky (SMB) a přístupovou vrstvu podnikových sítí. Nabízí 8 gigabitových ethernetových portů, dva 1Gb SFP porty a dva kombinované 1G/10G SFP+ uplinky.

Switch poskytuje až 60 Gb/s přepínací kapacity a propustnost až 44,6 Mpps. Díky podpoře Intelligent Resilient Fabric (IRF) lze propojit až 9 switchů do jednoho logického zařízení, což zjednodušuje správu sítě a zvyšuje její odolnost.

Hlavní vlastnosti

• 8× 10/100/1000BASE-T gigabitový ethernetový port
• 2× 1000BASE-X SFP port pro 1Gb optické nebo měděné transceivery
• 2× 1G/10GBASE-X SFP+ uplink port
• Celkem až 12 fyzických síťových portů
• Non-blocking přepínací architektura
• 60 Gb/s forwarding/switching capacity
• 44,6 Mpps propustnost při směrování paketů
• Podpora Intelligent Resilient Fabric (IRF) až pro 9 switchů
• Layer 2 i Layer 3 funkce
• Podpora IPv4 a IPv6 dual stack
• Podpora dynamického routingu PBR, RIP a OSPF
• Podpora až 32 VRF
• 16 000 MAC adres
• Podpora až 4 094 VLAN ID a 512 současně aktivních VLAN
• Podpora jumbo rámců až do 9 KB
• 1,5 MB packet buffer
• Hardware-based TCAM ACL
• Podpora 802.1X, RADIUS, TACACS+ a MAC autentizace
• Secure Boot
• SSH v2, HTTPS/SSL, TLS a SNMPv3
• Fanless provedení pro tichý provoz
• Vestavěná 6kV surge protection
• Web GUI, CLI a integrovaný CW Dashboard bez dodatečných nákladů
• Podpora HPE IMC, AirWave, SNMP a REST API
• Dodáváno s hardwarem pro montáž do standardního 19" racku
• Limited Lifetime Warranty

Portová výbava

Výkon a kapacita

Layer 2 funkce

S6X56A poskytuje rozsáhlou sadu funkcí pro Layer 2 switching a segmentaci sítě.

• 16K MAC Address Table
• IEEE 802.1Q VLAN tagging
• Až 4 094 VLAN ID
• Až 512 současně aktivních VLAN
• IEEE 802.1ad QinQ
• Selective QinQ
• Jumbo Frames až 9 KB
• STP – IEEE 802.1D
• RSTP – IEEE 802.1w
• MSTP – IEEE 802.1s
• PVST+
• RPVST+
• MVRP
• Rapid Ring Protection Protocol (RRPP)
• BPDU Tunneling
• Port Mirroring
• RSPAN
• IGMP snooping
• 10GbE port aggregation
• IEEE 802.3x Flow Control
• Auto-MDIX

Layer 3 služby a routing

Switch podporuje pokročilé Layer 3 funkce vhodné pro přístupovou vrstvu podnikových sítí a pobočkové infrastruktury.

• IPv4 routing
• IPv6 routing
• IPv4/IPv6 dual stack
• OSPF – Open Shortest Path First
• RIP – Routing Information Protocol
• PBR – Policy Based Routing
• VRF / VRF-Lite / Multi-VRF Customer Edge (MCE)
• ARP
• Static ARP
• Gratuitous ARP
• Proxy ARP
• DHCP Server
• DHCP Client
• DHCP Relay
• DHCP Rogue Server Check
• VRRP a VRRPe
• BFD – Bidirectional Forwarding Detection
• IGMP a multicast management
• MLD

Intelligent Resilient Fabric (IRF)

Technologie Intelligent Resilient Fabric (IRF) umožňuje vytvořit virtuální redundantní switching fabric až z 9 switchů. Více fyzických switchů může pracovat jako jedno logické zařízení, což zjednodušuje konfiguraci, správu a zvyšuje dostupnost síťové infrastruktury.

• Až 9 členů v jednom IRF fabricu
• Jednotná logická správa zařízení
• Vysoká dostupnost síťových služeb
• Redundantní konektivita
• Podpora LACP pro automatické vyvažování provozu
• Možnost eliminovat potřebu některých komplexních STP/VRRP konfigurací
• Možnost umístění switchů v různých lokalitách podle návrhu infrastruktury

Smart Link a vysoká dostupnost

• Aktivní/standby link redundancy
• Failover mezi linkami až 100 ms
• Až 48 Smart Link skupin
• Až 64 instancí

Kvalita služeb – QoS

Pokročilé mechanismy QoS umožňují prioritizovat kritický síťový provoz a řídit šířku pásma podle typu aplikace, protokolu, portu nebo VLAN.

• Broadcast control
• Classifier-based QoS
• Klasifikace podle Layer 2, Layer 3 a Layer 4 informací
• Nastavení priorit provozu
• Rate limiting
• Strict Priority (SP) queuing
• Weighted Round Robin (WRR)
• SP + WRR hybridní scheduling
• Traffic policing
• Committed Access Rate (CAR)
• Line-rate traffic policing
• ACL logging
• Konfigurovatelné přidělení bufferů front

Bezpečnost

CW 2150 poskytuje vícevrstvou ochranu přístupové sítě pomocí ACL, autentizace, šifrovaného managementu a mechanismů ochrany proti síťovým útokům.

• Secure Boot s ověřováním digitálních podpisů
• ACL pro Layer 2 až Layer 4
• Global ACL
• VLAN ACL
• Port ACL
• IPv6 ACL
• IEEE 802.1X
• RADIUS
• HWTACACS / TACACS+
• MAC-based authentication
• Identity-driven security
• Per-user ACL
• Automatické přiřazení VLAN podle identity uživatele
• SSHv2
• SSL
• HTTPS
• TLS
• SNMPv3
• Secure FTP / SCP
• Role-based privileges
• Guest VLAN
• Private VLAN (PVLAN)
• Port Security
• Port Isolation
• STP BPDU Port Protection
• STP Root Guard
• Dynamic ARP Protection
• ARP rate limiting
• DHCP Snooping
• DHCP Relay Option 82
• IP Source Guard
• Control Plane Policing / DoS protection
• ICMP throttling
• Source-port filtering

Správa a monitoring

• Web GUI
• Command Line Interface (CLI)
• CW Dashboard – integrován bez dodatečných nákladů
• HPE Intelligent Management Center (IMC)
• Aruba AirWave
• SNMP manager
• REST API
• OOBM – Out-of-Band Management
• RJ-45 Console port
• USB Type-C

CW Dashboard

Integrovaný CW Dashboard poskytuje nástroje pro zjednodušení provozu a správy sítě. Zařízení může v rámci CW Dashboard fungovat jako Topology Master (TM) i Topology Client (TC).

Monitoring a síťová konvergence

• IEEE 802.1AB LLDP
• LLDP-MED
• LLDP-CDP kompatibilita
• BFD pro rychlou detekci výpadků
• Ethernet OAM – IEEE 802.3ah
• Port Mirroring
• RSPAN
• ACL Logging
• Dying Gasp pro signalizaci neočekávaného výpadku napájení

Optická konektivita a transceivery

Dva porty 1000BASE-X SFP umožňují připojení 1Gb optických nebo měděných transceiverů. Další dva porty jsou typu 1G/10GBASE-X SFP+ a lze je využít jako vysokorychlostní uplinky.

HPE v QuickSpecs uvádí podporu například následujících transceiverů:

• HPE Networking X120 1G SFP LC SX – JD118B
• HPE Networking X120 1G SFP LC LX – JD119B
• HPE Networking X120 1G SFP RJ45 T – JD089B
• HPE Networking X120 1G SFP LC BX 10-U – JD098B
• HPE Networking X120 1G SFP LC BX 10-D – JD099B
• HPE Networking X120 1G SFP LC LH100 – JD103A

Pro 10Gb SFP+ uplinky jsou v QuickSpecs uvedeny například transceivery HPE Networking X130 10G SFP+ LC SR (JD092B), X130 10G SFP+ LC LR (JD094B), X130 10G SFP+ LC ER 40 km (JG234A), X130 10G SFP+ LC LH 80 km (JG915A) a další kompatibilní optické moduly a DAC/AOC kabely.

Podpora transceiverů třetích stran

Switch umožňuje aktivovat podporu ne-HPE 1Gb a 10Gb transceiverů a kabelů. HPE však výslovně uvádí, že při použití této funkce není na daný transceiver nebo kabel poskytována HPE záruka ani podpora.

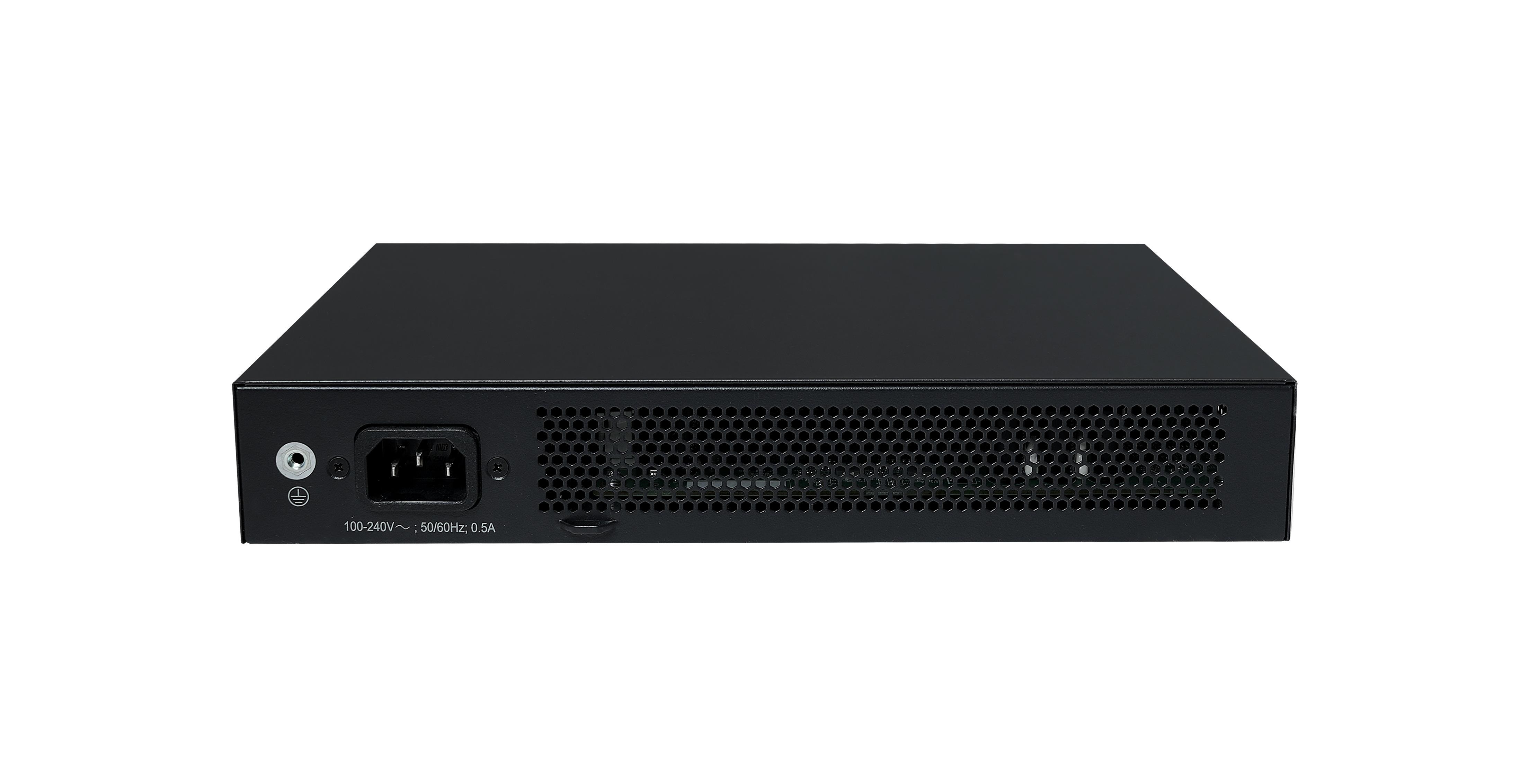

Energetická účinnost a konstrukce

• Fanless konstrukce – bez ventilátorů
• IEEE 802.3az Energy Efficient Ethernet (EEE)
• Pevně integrovaný napájecí zdroj
• AC vstupní napětí 90–264 V
• Podpora RoHS a WEEE
• Vestavěná ochrana proti přepětí až 6 kV

Spotřeba energie

Fyzické parametry

Provozní podmínky

PoE

Model S6X56A není PoE variantou. Nemá tedy podporu napájení koncových zařízení prostřednictvím ethernetového portu.

Pro aplikace vyžadující PoE je v rámci stejné řady k dispozici například HPE Networking CW 2150 8G PoE+ 2F 2P 125W Switch (S6X57A), který nabízí 8× 10/100/1000BASE-T PoE+ portů a celkový PoE budget 125 W.

Pokročilé síťové funkce

• Provider Backbone Bridges (PBB / MAC-in-MAC)
• Ethernet OAM
• RRPP – Rapid Ring Protection Protocol
• MCE / VRF-Lite
• QinQ a Selective QinQ
• BPDU Tunneling
• LACP a link aggregation
• Voice VLAN
• IP multicast snooping
• Broadcast control
• Traffic policing

RRPP

Rapid Ring Protection Protocol je určen pro ethernetové kruhové topologie. Podle QuickSpecs umožňuje rychlou konvergenci, typicky pod 50 ms, a podporuje 8 instancí a 16 kruhů.

Provider Backbone Bridges

Podpora IEEE 802.1ah-2008 Provider Backbone Bridges (PBB) umožňuje zapouzdřit zákaznické ethernetové rámce pomocí technologie MAC-in-MAC. To umožňuje poskytovatelům služeb oddělit zákaznické MAC adresy od vlastní páteřní infrastruktury a zvýšit škálovatelnost sítě.

Ochrana proti přepětí

Integrovaná 6kV surge protection technologie pomáhá snížit riziko poškození zařízení při přepěťových událostech. Funkce je určena zejména pro náročnější prostředí, například stavební nebo průmyslové instalace.

Certifikace a shoda

• UL 60950-1
• IEC 60950-1
• IEC 62368-1
• EN 62368-1/A11
• EN 60825-1
• EN 60825-2
• CAN/CSA-C22.2 No. 60950-1
• FDA 21 CFR Subchapter J
• RoHS Compliance
• FCC CFR 47 Part 15 Class A
• EN 55022 Class A
• CISPR 22 Class A
• EN 55024
• EN 300 386
• VCCI Class A
• EN 61000-3-2
• EN 61000-3-3
• EN 61000-4-3
• EN 61000-4-4
• EN 61000-4-5
• EN 61000-4-6
• EN 61000-4-11
• EN 61000-4-29

Záruka

Limited Lifetime Warranty – omezená doživotní záruka. Konkrétní podmínky jsou definovány v záručních podmínkách HPE Networking.

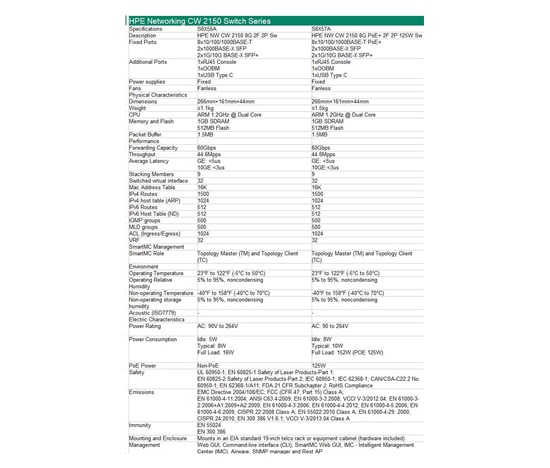

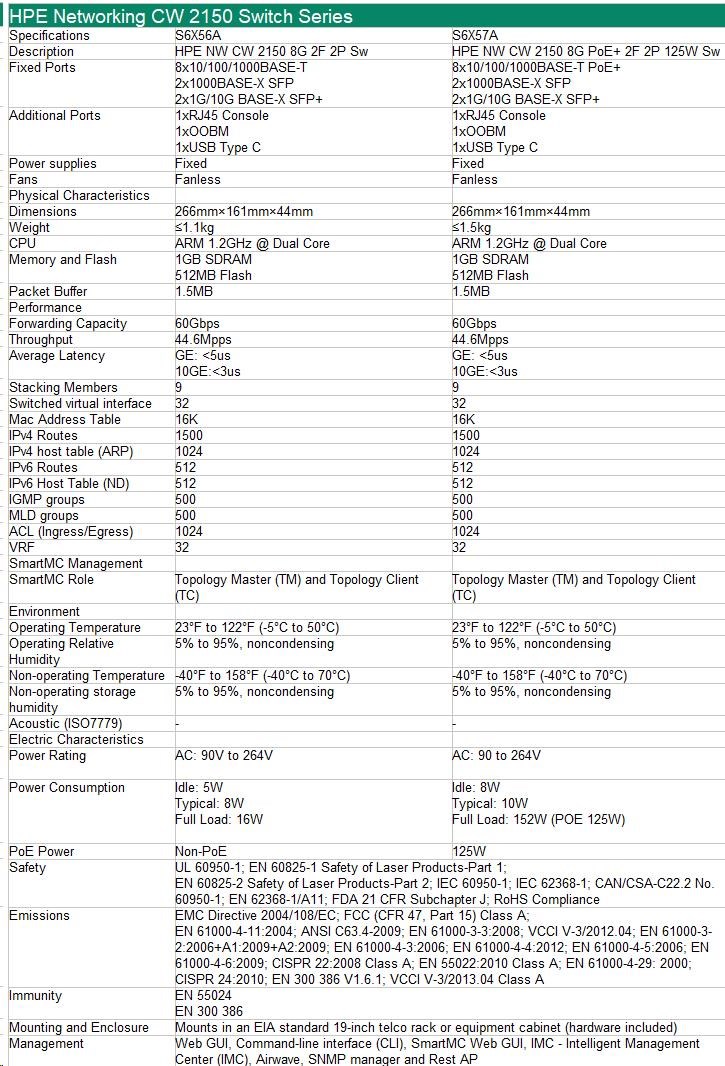

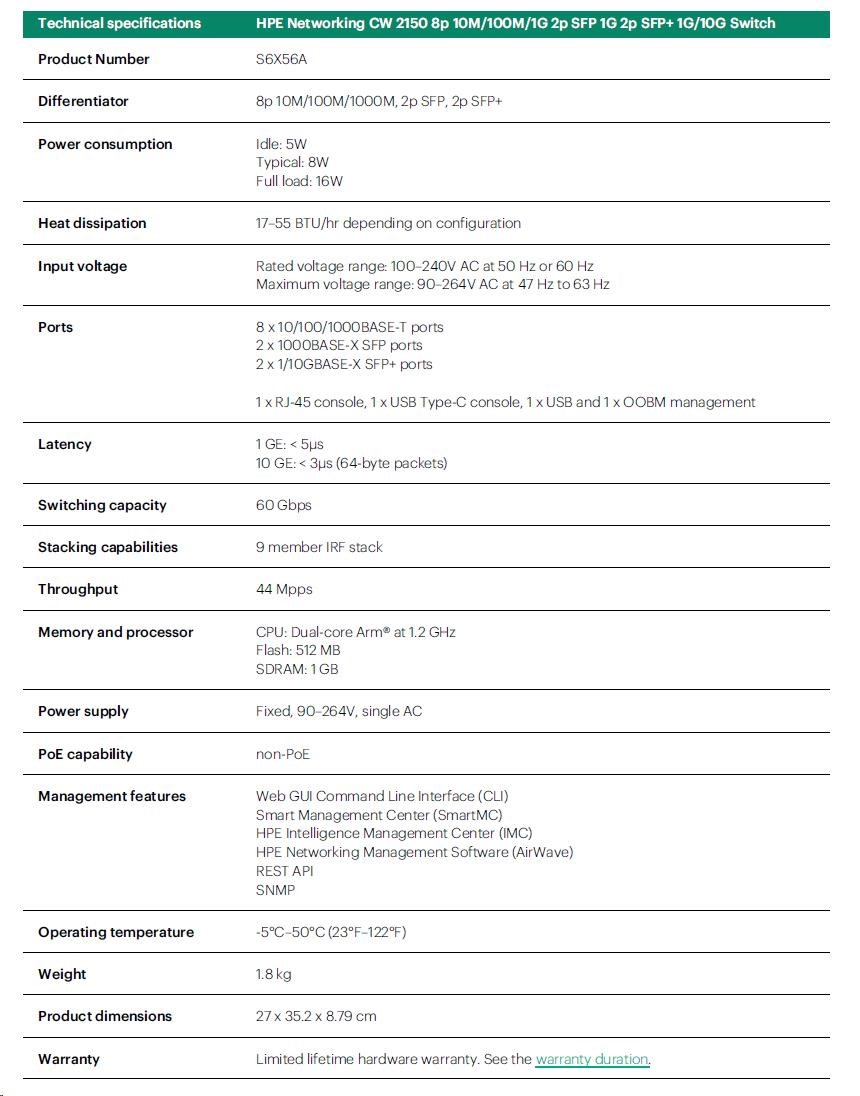

Technické shrnutí
