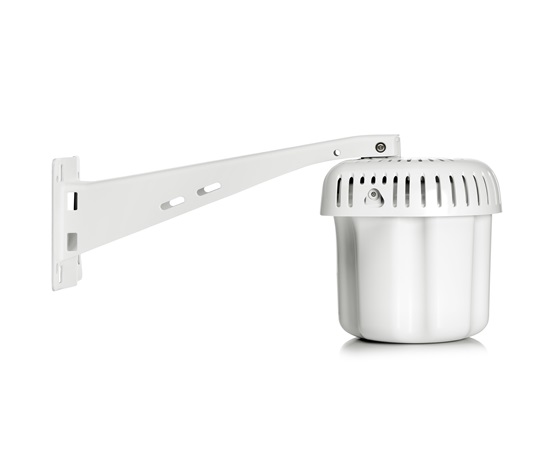

Aruba AP-575 (RW) 802.11ax 2x2:2/4x4:4 Dual Radio Integrated Omni Antenna Outdoor AP

HPE Aruba Networking AP-575 (RW) – Wi-Fi 6 Outdoor Access Point – R4H17A

HPE Aruba Networking AP-575 (RW) – výkonný venkovní Wi-Fi 6 access point s integrovanými všesměrovými anténami

HPE Aruba Networking AP-575 (RW), part number R4H17A, je výkonný venkovní enterprise access point z řady HPE Aruba Networking 570 Series. Je určen pro profesionální bezdrátové sítě v prostředích, kde je požadována vysoká kapacita, dlouhý dosah, vysoká odolnost proti povětrnostním vlivům a současně spolehlivý provoz při extrémních teplotách.

AP-575 využívá Wi-Fi 6 (IEEE 802.11ax), konfiguraci 4x4 MIMO v pásmu 5 GHz a 2x2 MIMO v pásmu 2,4 GHz. Podporuje OFDMA, downlink MU-MIMO, 160MHz kanály a poskytuje maximální bezdrátovou PHY rychlost až 4,8 Gb/s v pásmu 5 GHz.

Model AP-575 je vybaven integrovanými všesměrovými anténami, takže není nutné dokupovat externí Wi-Fi antény ani RF kabely. Konstrukce je optimalizována pro venkovní instalace a zařízení je chráněno proti vodě, prachu a náročným klimatickým podmínkám.

Hlavní přednosti

• Wi-Fi 6 / IEEE 802.11ax
• Dual Radio
• 5 GHz: 4x4 MIMO, až 4,8 Gb/s
• 2,4 GHz: 2x2 MIMO, až 575 Mb/s
• Podpora až 4 prostorových streamů v 5GHz pásmu
• Podpora 160MHz kanálů
• OFDMA s až 16 Resource Units
• Downlink MU-MIMO
• Integrované všesměrové antény
• 5GHz antény: 5 dBi
• 2,4GHz antény: 3,4 dBi
• Integrované Bluetooth 5
• Integrované IEEE 802.15.4 / Zigbee
• Outdoor provedení odolné proti povětrnostním podmínkám
• IP66/67
• Provozní teplota -40 až +65 °C včetně plného solárního zatížení
• Odolnost proti solnému aerosolu – test ASTM B117-07A, 200 hodin
• Odolnost proti větru až 165 mph
• Provozní nadmořská výška až 3 000 m
• Integrovaná ochrana elektrických rozhraní proti přepětí
• PoE napájení
• 2 × Ethernet port s podporou PoE
• Podpora LACP mezi oběma síťovými porty
• Intelligent Power Monitoring
• Advanced Cellular Coexistence
• ClientMatch
• Target Wake Time
• 802.11mc Fine Timing Measurement
• WPA3, WPA2-MPSK a Enhanced Open
• TPM pro bezpečné uložení klíčů, přihlašovacích údajů a bootovacího kódu
• Podpora HPE Aruba Networking Central
• Zero Touch Provisioning
• Limited Lifetime Hardware Warranty

Bezdrátová architektura

Parametr	HPE Aruba Networking AP-575
Typ	Outdoor Hardened Wi-Fi 6 Access Point
Wi-Fi standard	IEEE 802.11ax
Počet rádií	2
5 GHz	4x4 MIMO
2,4 GHz	2x2 MIMO
5GHz maximum	4,803 Mb/s
2,4GHz maximum	574 Mb/s
Max. prostorových streamů	4
Max. šířka kanálu	160 MHz

HPE Aruba uvádí pro řadu 570 maximální agregované on-air rychlosti až 3 Gb/s při konfiguraci HE80/HE40. Současně technická specifikace hardwaru umožňuje v 5GHz pásmu až 4,803 Gb/s při konfiguraci 4SS HE160. Tyto hodnoty je proto vhodné v e-shopu rozlišovat jako maximální PHY rychlost rádia versus typickou/agregovanou provozní konfiguraci. :contentReference[oaicite:1]{index=1} :contentReference[oaicite:2]{index=2}

5GHz rádio – 4x4 MIMO

5GHz rádio podporuje 4 prostorové streamy a při použití kompatibilního 4x4 Wi-Fi 6 klienta, 160MHz kanálu a odpovídající modulace může dosáhnout až 4 803 Mb/s.

• 4x4 SU-MIMO
• 4 spatial streams
• HE20 / HE40 / HE80 / HE160
• Maximálně 4,803 Gb/s
• 4SS HE160
• Downlink MU-MIMO

Pro MU-MIMO může access point současně obsluhovat až čtyři 1SS klienty nebo dva 2SS klienty v režimu 4 spatial streams.

2,4GHz rádio – 2x2 MIMO

• 2x2 SU-MIMO
• 2 spatial streams
• HE20 / HE40
• Maximální PHY rychlost 574 Mb/s
• HE40
• HE20 rychlost až 287 Mb/s

Podporovaná frekvenční pásma

Pásmo	Frekvenční rozsah
2,4 GHz ISM	2,400–2,4835 GHz
5 GHz U-NII-1	5,150–5,250 GHz
5 GHz U-NII-2A	5,250–5,350 GHz
5 GHz U-NII-2C	5,470–5,725 GHz
5 GHz U-NII-3 / ISM	5,725–5,850 GHz
5 GHz U-NII-4	5,850–5,875 GHz

Dostupnost konkrétních frekvencí, kanálů a vysílacích výkonů závisí na nastavené regulační oblasti a místních legislativních požadavcích. QuickSpecs výslovně uvádí country-specific restrictions. :contentReference[oaicite:3]{index=3}

OFDMA

Technologie OFDMA (Orthogonal Frequency Division Multiple Access) umožňuje současnou komunikaci s více Wi-Fi 6 klienty prostřednictvím rozdělení rádiového kanálu na menší Resource Units (RU). AP-575 podporuje až 16 Resource Units.

OFDMA zvyšuje efektivitu při obsluze velkého množství klientů, protože jednotlivým zařízením lze přidělovat pouze takovou část kanálu, jakou aktuálně potřebují. :contentReference[oaicite:4]{index=4}

MU-MIMO

AP-575 podporuje downlink MU-MIMO. Technologie umožňuje současný přenos dat více kompatibilním klientům prostřednictvím více prostorových streamů.

• až 4 × 1SS klienti současně
• nebo až 2 × 2SS klienti současně
• 4 spatial streams celkem v 5GHz rádiu

Kombinace OFDMA a MU-MIMO snižuje airtime contention a zvyšuje efektivitu sítě zejména při vysokém počtu současně připojených klientů.

Integrované všesměrové antény

Model AP-575 má integrované omnidirectional antény. Na rozdíl od AP-574 není nutné připojovat externí antény pomocí N-type konektorů a RF kabelů. Na rozdíl od AP-577 nejde o směrovou anténní konfiguraci.

Rádio	Typ antény	Zisk
5 GHz	Integrovaná všesměrová	5,0 dBi
2,4 GHz	Integrovaná všesměrová	3,4 dBi
Bluetooth / Zigbee	Integrovaná všesměrová	6,0 dBi peak

Typ antén a jejich zisk jsou uvedeny v technické specifikaci QuickSpecs: AP-575 má integrované všesměrové antény, 5 GHz 5 dBi, 2,4 GHz 3,4 dBi a BLE/Zigbee anténu se špičkovým ziskem 6 dBi. :contentReference[oaicite:5]{index=5}

Vysílací výkon a EIRP

Parametr	2,4 GHz	5 GHz
Max. conducted výkon / chain	+22 dBm	+22 dBm
Max. aggregate conducted výkon	+25 dBm	+28 dBm
Max. EIRP AP-575	29,0 dBm	32,6 dBm

Vysílací výkon je konfigurovatelný v krocích 0,5 dBm. Skutečný maximální výkon je omezen regulačními požadavky dané země. Hodnoty conducted výkonu nezahrnují zisk antény. :contentReference[oaicite:6]{index=6}

Podporované modulace

• 802.11b: BPSK, QPSK, CCK
• 802.11a/g/n: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM
• 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM
• 802.11ax: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM

Podporované šířky kanálů

Standard	Šířky kanálů
802.11n	HT20 / HT40
802.11ac	VHT20 / VHT40 / VHT80 / VHT160
802.11ax	HE20 / HE40 / HE80 / HE160

Maximální datové rychlosti

Standard	Maximální rychlost
802.11b	11 Mb/s
802.11a/g	54 Mb/s
802.11n – 2,4 GHz	300 Mb/s
802.11n – 5 GHz	600 Mb/s
802.11ac – 5 GHz	3 467 Mb/s
802.11ax – 2,4 GHz	574 Mb/s
802.11ax – 5 GHz	4 803 Mb/s

Technické rozpětí podporovaných rychlostí a MCS/NSS konfigurací je uvedeno v QuickSpecs včetně 4SS HE160 pro 5GHz rádio. :contentReference[oaicite:7]{index=7}

Počet klientů a BSSID

Parametr	Hodnota
Max. asociovaných klientů na rádio	512
Max. BSSID na rádio	16

QuickSpecs uvádí až 512 asociovaných klientských zařízení na rádio a až 16 BSSID na rádio. :contentReference[oaicite:8]{index=8}

Advanced RF funkce

• Transmit Beamforming (TxBF) – zvyšuje spolehlivost a dosah signálu
• Dynamic Frequency Selection (DFS) – optimalizace využití RF spektra
• Maximum Ratio Combining (MRC) – zlepšení přijímacího výkonu
• Cyclic Delay Diversity / Cyclic Shift Diversity (CDD/CSD)
• Space-Time Block Coding (STBC) – zvýšení odolnosti spojení
• Low-Density Parity Check (LDPC) – účinná korekce chyb
• 802.11mc Fine Timing Measurement (FTM) – přesné měření vzdálenosti

Tyto funkce jsou součástí RF funkcí řady 570 podle QuickSpecs. :contentReference[oaicite:9]{index=9}

Advanced Cellular Coexistence – ACC

Advanced Cellular Coexistence (ACC) využívá integrované filtrování pro minimalizaci rušení od výkonných mobilních základnových stanic, DAS systémů, small-cell a femtocell zařízení.

Funkce je důležitá zejména při instalaci AP v blízkosti mobilní infrastruktury. :contentReference[oaicite:10]{index=10}

Intelligent Power Monitoring – IPM

Intelligent Power Monitoring (IPM) průběžně sleduje energetickou spotřebu access pointu a umožňuje přizpůsobovat dostupné funkce podle dostupného PoE rozpočtu.

Tato funkce je užitečná zejména v situaci, kdy PoE switch nemá dostatečnou výkonovou rezervu pro všechny připojené access pointy. :contentReference[oaicite:11]{index=11}

Bluetooth 5 a Zigbee

AP-575 obsahuje integrované IoT rádio pro Bluetooth 5 a IEEE 802.15.4 / Zigbee. Access point tak může fungovat jako platforma pro lokalizační služby, asset tracking, bezpečnostní řešení a IoT senzory bez nutnosti samostatné překryvné infrastruktury.

Technologie	Parametr
Bluetooth	Bluetooth 5
Bluetooth Tx výkon	až 8 dBm
Bluetooth Rx citlivost	až -95 dBm
Zigbee	IEEE 802.15.4
Zigbee Tx výkon	až 8 dBm
Zigbee Rx citlivost	až -97 dBm
IoT anténa	integrovaná všesměrová, 6 dBi peak

Parametry Bluetooth/Zigbee rádia jsou uvedeny v technické specifikaci na straně 13 QuickSpecs. :contentReference[oaicite:12]{index=12}

Target Wake Time – TWT

Target Wake Time (TWT) je technologie Wi-Fi 6 určená zejména pro zařízení s nízkou spotřebou. Access point může koordinovat okamžiky, kdy má klient komunikovat, takže klient může po delší dobu zůstat v úsporném režimu.

Funkce je vhodná například pro bateriově napájené IoT senzory. :contentReference[oaicite:13]{index=13}

ClientMatch

Patentovaná technologie HPE Aruba Networking ClientMatch využívá informace o klientech, síti, aplikacích a rádiových parametrech k výběru optimálního obsluhujícího access pointu.

Cílem je minimalizovat problém tzv. sticky clients a zajistit, aby zařízení využívalo vhodnější access point a rádiové pásmo. :contentReference[oaicite:14]{index=14}

Bezpečnost

• WPA3
• WPA2
• Enhanced Open
• WPA2-MPSK
• Trusted Platform Module (TPM)
• Policy Enforcement Firewall (PEF)
• Dynamic Segmentation
• SSL/IPSec VPN tunely

WPA3 a Enhanced Open

WPA3 poskytuje moderní ochranu bezdrátové komunikace. Technologie Enhanced Open využívá šifrování i v sítích, které nepoužívají klasické heslo.

WPA2-MPSK

Multi Pre-Shared Key umožňuje používat různé přístupové klíče pro jednotlivá zařízení. Změna klíče jednoho zařízení proto nevyžaduje změnu konfigurace ostatních klientů. QuickSpecs uvádí využití ve spojení s ClearPass Policy Manager. :contentReference[oaicite:15]{index=15}

TPM

Integrovaný Trusted Platform Module slouží k bezpečnému uložení přihlašovacích údajů, kryptografických klíčů a bootovacího kódu. :contentReference[oaicite:16]{index=16}

Policy Enforcement Firewall a Dynamic Segmentation

Policy Enforcement Firewall (PEF) umožňuje aplikovat bezpečnostní pravidla podle kontextu – například podle uživatele, typu zařízení, aplikace nebo umístění.

PEF tvoří základ technologie HPE Aruba Networking Dynamic Segmentation a pomáhá omezit nutnost ruční konfigurace SSID, VLAN a ACL. :contentReference[oaicite:17]{index=17}

VPN

V režimech Remote Access Point (RAP) a IAP-VPN může AP-575 vytvářet zabezpečený SSL/IPSec VPN tunel k Mobility Controlleru konfigurovanému jako VPN koncentrátor. :contentReference[oaicite:18]{index=18}

Správa a nasazení

AP-575 je součástí platformy HPE Aruba Networking a může být provozován samostatně nebo v kombinaci s gatewayí/controllerem. Podporuje cloudovou i on-premise správu.

• HPE Aruba Networking Central
• on-premise management
• Mobility Controller / Gateway
• Zero Touch Provisioning

HPE Aruba Networking Central poskytuje jednotnou správu bezdrátové a kabelové infrastruktury, WAN a VPN prostředí včetně analytiky, automatizace a bezpečnostních funkcí. :contentReference[oaicite:19]{index=19}

Ethernetová konektivita

E0 – HPE SmartRate

• RJ-45
• 100 / 1 000 / 2 500BASE-T
• Auto-sensing link speed
• MDI/MDIX
• 2,5Gb/s podle NBase-T a IEEE 802.3bz
• IEEE 802.3az Energy Efficient Ethernet
• PoE-PD

E1 – Gigabit Ethernet

• RJ-45
• 100 / 1 000BASE-T
• Auto-sensing link speed
• MDI/MDIX
• IEEE 802.3az Energy Efficient Ethernet
• PoE-PD

Oba síťové porty podporují PoE a lze mezi nimi využít LACP pro zvýšení kapacity a redundanci. :contentReference[oaicite:20]{index=20}

PoE napájení

AP-575 je určen pro napájení prostřednictvím Power over Ethernet. QuickSpecs uvádí podporu PoE na portu E0 a/nebo E1.

Napájecí režim	Podpora
IEEE 802.3at	PoE+ Class 4
IEEE 802.3bt	PoE++ Class 4 nebo vyšší
802.3af	Není podporováno jako samostatný/duální zdroj

Při napájení jedním 802.3at Class 4 PoE zdrojem a vypnutém IPM se druhý Ethernetový port deaktivuje. Při aktivním IPM může access point dynamicky omezovat funkce podle dostupného PoE výkonu. Pro provoz s jedním nebo dvěma 802.3af zdroji není zařízení podporováno. :contentReference[oaicite:21]{index=21}

Spotřeba energie

Provozní stav	Maximální spotřeba
PoE – dual port	32,0 W
PoE – single port, full function	26,1 W
Idle – single PoE	14,0 W
Idle – dual PoE	16,0 W
Deep Sleep – single PoE	2,9 W
Deep Sleep – dual PoE	3,9 W

Jedná se o worst-case hodnoty uvedené výrobcem v QuickSpecs. :contentReference[oaicite:22]{index=22}

Link Aggregation – LACP

Oba ethernetové porty AP-575 podporují Link Aggregation Control Protocol (LACP). Při vhodné konfiguraci infrastruktury lze využít oba síťové porty pro zvýšení dostupné kapacity a redundanci síťového připojení.

Mechanické provedení

Parametr	Hodnota
Šířka	240 mm
Hloubka	240 mm
Výška	270 mm
Hmotnost	2,5 kg
Rozměry bez montážního držáku	240 × 240 × 270 mm

QuickSpecs uvádí pro AP-575 rozměry 24 × 24 × 27 cm a hmotnost 2,5 kg, bez montážního držáku. :contentReference[oaicite:23]{index=23}

Venkovní odolnost

AP-575 je navržen pro provoz v náročných venkovních podmínkách. Konstrukce je plně utěsněna proti vnikání vody a nečistot a access point je určen pro provoz za všech povětrnostních podmínek.

Parametr	Hodnota
Provozní teplota	-40 až +65 °C
Provozní teplota při solárním zatížení	-40 až +65 °C
Provozní relativní vlhkost	5–93 %, nekondenzující uvnitř
Skladování / přeprava	-40 až +70 °C
Max. provozní nadmořská výška	3 000 m
Voděodolnost / prach	IP66 / IP67
Odolnost proti soli	ASTM B117-07A, 200 h
Odolnost proti větru	až 165 mph
Ráz a vibrace	ETSI 300-19-2-4

Oficiální specifikace potvrzuje provoz při -40 až +65 °C včetně plného solárního zatížení, IP66/67, solný test 200 hodin a odolnost proti větru až 165 mph. :contentReference[oaicite:24]{index=24}

Odolnost proti vodě a prachu – IP66/67

Krytí IP66/67 umožňuje použití AP-575 v prostředích vystavených prachu, dešti a dalším povětrnostním vlivům. Zařízení je konstruováno jako outdoor hardened access point.

Odolnost proti solnému prostředí

AP-575 byl testován podle ASTM B117-07A po dobu 200 hodin v solném spreji. Díky tomu je vhodný i pro náročnější venkovní lokality, kde může být problémem zvýšená koncentrace solí a vlhkosti, například pobřežní prostředí.

Odolnost proti větru

Konstrukce je specifikována pro přežití větru až 165 mph, což odpovídá přibližně 266 km/h.

Integrovaná ochrana proti přepětí

Elektrická rozhraní outdoor access pointu jsou vybavena průmyslovou ochranou proti přepětí. To je důležitá vlastnost při venkovních instalacích, kde je vyšší riziko přepětí a indukovaných elektrických rázů.

Montáž

Montážní držák není součástí samotného AP-575 chassis a objednává se samostatně. Pro AP-575 QuickSpecs uvádí několik kompatibilních montážních sad.

Montážní sada	Part Number	Typ použití

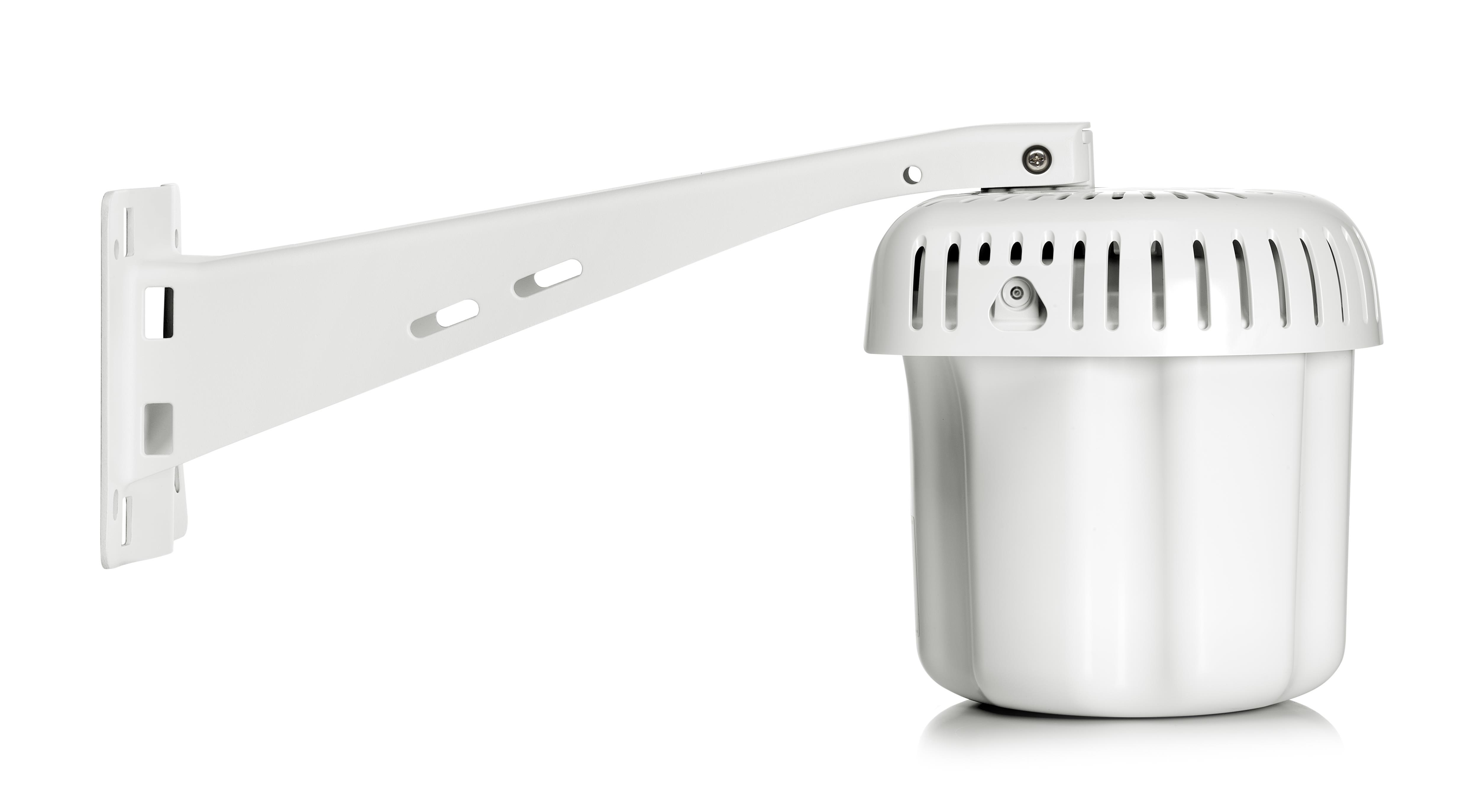

AP-OUT-MNT-V1A	R9H97A	Dlouhé rameno pro montáž na stožár / stěnu
AP-270-MNT-V2	JW053A	Krátké rameno pro stožár / stěnu
AP-270-MNT-H1	JW054A	Závěsná / naklápěcí montáž na stožár nebo stěnu
AP-270-MNT-H2	JW055A	Flush montáž na stěnu
AP-270-MNT-H3	R6W11A	Závěsná / dvousměrně naklápěcí montáž

Pro AP-575 výrobce uvádí V1A jako typicky používaný držák pro montáž na stožár, V2 pro montáž na stěnu a H1 pro zavěšení na nakloněnou nebo vodorovnou konstrukci. :contentReference[oaicite:25]{index=25}

PoE injektory

AP-575 může být napájen pomocí samostatného outdoor nebo indoor PoE midspan injektoru.

Produkt	Part Number	Výkon
HPE Aruba Networking PD-9501-5GCO-AC	R7T40A	60 W, 802.3bt Smart Rate, outdoor, surge protection
HPE Aruba Networking PD-9501-5GCO-DC	R7T41A	60 W, 802.3bt Smart Rate, outdoor, surge protection
HPE Aruba Networking AP-POE-ATSR	R6P67A	30 W, 802.3at Smart Rate
HPE Aruba Networking AP-POE-BTSR	R1C73A	60 W, 802.3bt Smart Rate

QuickSpecs uvádí tyto napájecí možnosti jako kompatibilní s řadou AP-574/AP-575/AP-577. Pro venkovní instalaci jsou k dispozici injektory s outdoor provedením a ochranou proti přepětí. :contentReference[oaicite:26]{index=26}

USB / konzole

AP-575 je vybaven USB-C konzolovým rozhraním pro servisní a instalační účely. :contentReference[oaicite:27]{index=27}

Stavová signalizace

• vícebarevná LED indikace systémového stavu
• vícebarevná LED indikace rádiového stavu
• Reset tlačítko pro tovární reset při spuštění zařízení

Certifikace a regulační shoda

• FCC / ISED
• CE Marked
• RED Directive 2014/53/EU
• EMC Directive 2014/30/EU
• Low Voltage Directive 2014/35/EU
• IEC/EN/UL 62368-1
• EN 60601-1-1
• EN 60601-1-2
• EN 50155:2017 – Railway Applications
• EN 50121-1:2017 – Railway EMC
• EN 50121-3-2 – Railway EMC
• EN 50121-4:2016 – Railway Immunity
• IEC 61373 ed2:2008 – Railway Shock and Vibration

QuickSpecs výslovně uvádí také železniční certifikace, takže AP-575 je vhodný i pro specifické dopravní a průmyslové instalace, pokud daná konfigurace a místní schválení použití umožňují. :contentReference[oaicite:28]{index=28}

Wi-Fi certifikace

• Wi-Fi Alliance certified 802.11a/b/g/n
• Wi-Fi CERTIFIED Wi-Fi 6 (802.11ax)
• Wi-Fi CERTIFIED ac – Wave 2 features
• Wi-Fi CERTIFIED Location
• Bluetooth SIG
• Ethernet Alliance
• UL2043 plenum rating
• CB Scheme Safety
• cTUVus

Certifikace jsou uvedeny v QuickSpecs na straně 15. :contentReference[oaicite:29]{index=29}

Podporovaný software

Minimální verze operačního systému uvedené výrobcem:

• HPE Aruba Networking Operating System / InstantOS 8.7.0.0
• HPE Aruba Networking Operating System 10.2.0.0

Aktuální podporované verze softwaru je vhodné ověřit před nasazením podle konkrétního controlleru nebo Aruba Central. :contentReference[oaicite:30]{index=30}

Regulační model

Parametr	Hodnota
Part Number	R4H17A
Model	HPE Aruba Networking AP-575 (RW)
Regulační varianta	RW – Rest of World
Produktová řada	HPE Aruba Networking 570 Series
Typ zařízení	Outdoor Hardened Access Point
Regulační model	APEX0575

QuickSpecs uvádí pro všechny AP-575 modely regulační model APEX0575. :contentReference[oaicite:31]{index=31}

RF performance – 2,4 GHz

Režim	Data rate / MCS	Max. Tx výkon	Rx citlivost
802.11b	1 Mb/s	22 dBm	-97 dBm
802.11b	11 Mb/s	22 dBm	-89 dBm
802.11g	6 Mb/s	22 dBm	-94 dBm
802.11g	54 Mb/s	20 dBm	-76 dBm
802.11n/ac HT20	MCS0	22 dBm	-93 dBm
802.11n/ac HT20	MCS8	19 dBm	-72 dBm
802.11ax HE20	MCS0	22 dBm	-93 dBm
802.11ax HE20	MCS11	17 dBm	-62 dBm

Hodnoty odpovídají RF Performance Table výrobce; maximální výkon je omezen lokálními regulačními nastaveními. :contentReference[oaicite:32]{index=32}

RF performance – 5 GHz

Režim	Data rate / MCS	Max. Tx výkon	Rx citlivost
802.11a	6 Mb/s	22 dBm	-95 dBm
802.11a	54 Mb/s	20 dBm	-76 dBm
802.11n/ac HT20/VHT20	MCS0	22 dBm	-94 dBm
802.11n/ac HT20/VHT20	MCS8	19 dBm	-72 dBm
802.11n/ac HT40/VHT40	MCS0	22 dBm	-92 dBm
802.11n/ac HT40/VHT40	MCS9	19 dBm	-68 dBm
802.11ac VHT80	MCS0	22 dBm	-90 dBm
802.11ac VHT80	MCS9	19 dBm	-65 dBm
802.11ac VHT160	MCS0	22 dBm	-84 dBm
802.11ac VHT160	MCS9	19 dBm	-59 dBm
802.11ax HE20	MCS0	22 dBm	-94 dBm
802.11ax HE20	MCS11	17 dBm	-62 dBm
802.11ax HE40	MCS0	22 dBm	-91 dBm
802.11ax HE40	MCS11	17 dBm	-60 dBm
802.11ax HE80	MCS0	22 dBm	-87 dBm
802.11ax HE80	MCS11	17 dBm	-57 dBm
802.11ax HE160	MCS0	22 dBm	-85 dBm
802.11ax HE160	MCS11	17 dBm	-53 dBm

RF tabulka na stranách 15–16 QuickSpecs uvádí tyto hodnoty pro jednotlivé MCS režimy a šířky kanálů. Výrobce současně upozorňuje, že jde o maximální hardwarové schopnosti bez započtení zisku antény a že skutečný vysílací výkon je limitován regulačními nastaveními. :contentReference[oaicite:33]{index=33}

Anténní diagramy

QuickSpecs obsahuje na stranách 16–17 samostatné grafy anténních diagramů pro AP-575. Grafy zobrazují průměrované horizontální (azimutální) a vertikální (elevation) charakteristiky integrovaných antén v jednotlivých pásmech a při různých orientacích access pointu.

To je důležité při návrhu venkovní sítě: AP-575 používá všesměrové antény, ale skutečný RF diagram není dokonale kruhový. Orientace zařízení, okolní konstrukce a montážní poloha proto ovlivňují skutečné pokrytí. :contentReference[oaicite:34]{index=34} :contentReference[oaicite:35]{index=35}

Záruka

HPE Aruba Networking Hardware Limited Lifetime Warranty. :contentReference[oaicite:36]{index=36}

Technická specifikace – kompletní přehled

Parametr	Hodnota
Výrobce	HPE Aruba Networking
Řada	570 Series
Model	AP-575 (RW)
Part Number	R4H17A
Regulatory Model	APEX0575
Wi-Fi	Wi-Fi 6 / IEEE 802.11ax
Architektura	Dual Radio
5GHz rádio	4x4 MIMO, 4SS, až 4,803 Gb/s
2,4GHz rádio	2x2 MIMO, 2SS, až 574 Mb/s
Max. šířka kanálu	160 MHz
OFDMA	ano, až 16 RU
MU-MIMO	Downlink
5GHz anténa	Integrovaná omnidirectional, 5 dBi
2,4GHz anténa	Integrovaná omnidirectional, 3,4 dBi
Bluetooth	Bluetooth 5
Zigbee	IEEE 802.15.4
BLE/Zigbee anténa	6 dBi peak
Ethernet E0	100/1000/2500BASE-T, RJ-45
Ethernet E1	100/1000BASE-T, RJ-45
LACP	ano
PoE	802.3at / 802.3bt
Max. spotřeba	32,0 W při dual-PoE
Idle	14,0 W single PoE / 16,0 W dual PoE
Deep Sleep	2,9 W single / 3,9 W dual PoE
Voděodolnost	IP66/67
Provozní teplota	-40 až +65 °C
Provozní vlhkost	5–93 % RH
Max. nadmořská výška	3 000 m
Odolnost proti větru	165 mph / cca 266 km/h
Salt Spray	ASTM B117-07A / 200 h
Rozměry	240 × 240 × 270 mm
Hmotnost	2,5 kg
Konzole	USB-C
Bezpečnost	TPM, WPA3, WPA2, Enhanced Open, PEF
Management	Aruba Central / on-premise / Gateway
Zero Touch Provisioning	ano
Záruka	Limited Lifetime Warranty

Doporučené použití

• venkovní podnikové Wi-Fi sítě
• areály firem a průmyslových podniků
• logistické a skladové areály
• sportovní areály
• kempy a rekreační areály
• univerzitní a školní kampusy
• veřejná prostranství
• venkovní IoT infrastruktura
• doprava a dopravní infrastruktura
• náročná průmyslová prostředí
• pobřežní lokality a prostředí se zvýšenou vlhkostí

R4H17A vs. AP-574 a AP-577

Model	Anténa	5 GHz	2,4 GHz	Určení
AP-574 / R4H12A	Externí, konektorová	4x4	2x2	Instalace s externími anténami
AP-575 / R4H17A	Integrovaná omni	4x4	2x2	Všesměrové venkovní pokrytí
AP-577 / R4H22A	Integrovaná směrová	4x4	2x2	Směrové venkovní pokrytí

V přiloženém QuickSpecs je R4H17A jednoznačně uveden jako HPE Aruba Networking AP-575 (RW) 802.11ax 2x2/4x4 Dual Radio Integrated Omni Antennas Outdoor AP. :contentReference[oaicite:37]{index=37}

Důležité informace před objednáním

• R4H17A = AP-575 (RW), nikoli AP-574 nebo AP-577.
• AP-575 má integrované všesměrové antény.
• Externí Wi-Fi antény ani RF kabely nejsou pro standardní konfiguraci potřeba.
• Montážní držák není součástí samotného chassis a objednává se samostatně.
• PoE napájecí zdroj/injektor není součástí AP a objednává se samostatně.
• Pro plný provoz je vhodné odpovídající 802.3at/802.3bt PoE napájení.
• 802.3af není pro provoz AP-575 podporováno.
• Maximální rychlost 4,803 Gb/s je PHY rychlost, nikoli garantovaná aplikační propustnost.
• Pro využití 4x4/160 MHz musí být odpovídajícím způsobem vybaven také klient a síťová infrastruktura.
• Konkrétní RF výkon a dostupné kanály podléhají regulačním limitům dané země.

Obsah dodávky

• HPE Aruba Networking AP-575 (RW)
• Part Number: R4H17A
• Integrované Wi-Fi antény
• Integrované Bluetooth/Zigbee rádio

Montážní držák a PoE napájecí zdroj se objednávají samostatně. Kompatibilní držáky a PoE injektory jsou uvedeny výše.
